Tôn sóng vòm

Màu sắc: Theo bảng màu

Mã: Tôn sóng vòm

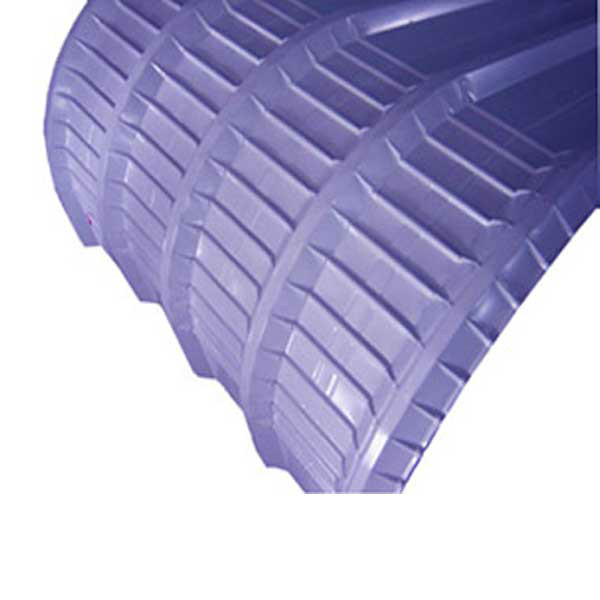

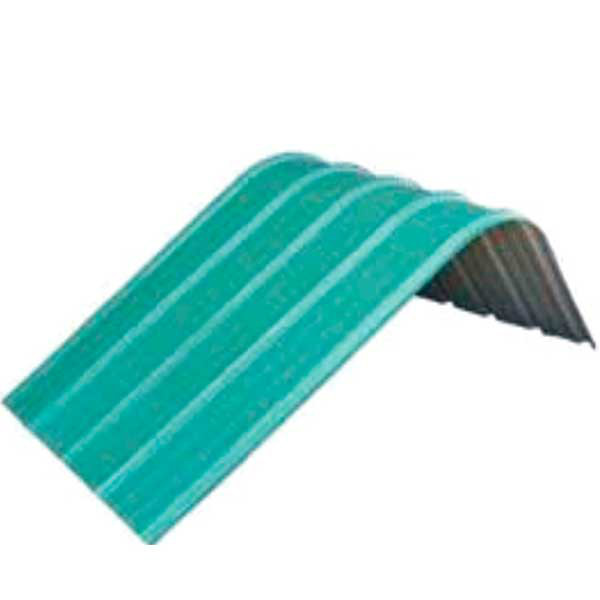

Tấm lợp được uốn thành dạng vòm trên một phần hoặc cả chiều dài tấm tôn sóng vuông các loại với bán kính từ 250 mm đến 25 mét tùy theo yêu cầu của thiết kế. Trường hợp bán kính cong của mái vòm lớn hơn 25 mét thì có thể tự uốn cong được mà không cần phải qua gia công bởi thiết bị đối với các loại tôn có độ dày thấp hơn 0,50 mm.

THÔNG SỐ KỸ THUẬT VÒM

- Bán kính tối đa của mái vòm được đề nghị là R = 80 mét nhằm giúp cho việc thoát nước hoàn hảo ở gần đỉnh của mái cong . - Các mối nối dọc cạnh tấm tôn (chồng mí – H1) nên được lắp chặt bằng loại vít rút và keo được đề nghị bởi công ty CP Ngô Long. Nếu dùng các loại mối nối đầu tấm của các tấm với nhau (mái vòm lớn phải chia làm nhiều line tôn) thì các mối nối này không nên đặt tại đỉnh vòm

Công thức tính R , chiều dài tấm tôn uốn cong theo bề rộng, chiều cao và góc ở tâm.

Nếu việc thiết kế mái hoặc một ứng dụng nào đó đòi hỏi tấm tôn phải được uốn cong với các bán kính nhỏ hơn giá trị tối thiểu trong bảng 1 thì tấm tôn phải được bẻ cong nhờ quá trình uốn sóng.

Các tấm tôn có thể được uốn cong để tạo thành 3/4 hình tròn nhưng để tiện cho việc nối dọc cạnh tấm chỉ nên uốn tối đa 1/2 hình tròn.

Khi cả hai đầu tấm đều được uốn cong , phần thẳng ở giữa hai tấm cong nên lấy tối đa là:

Nhằm tạo sự dễ dàng trong việc vận chuyển cũng như tạo sự an toàn tối đa cho các tấm tôn cong, chiều cao tối đa và chiều dài tối đa của tấm tôn nên là:
